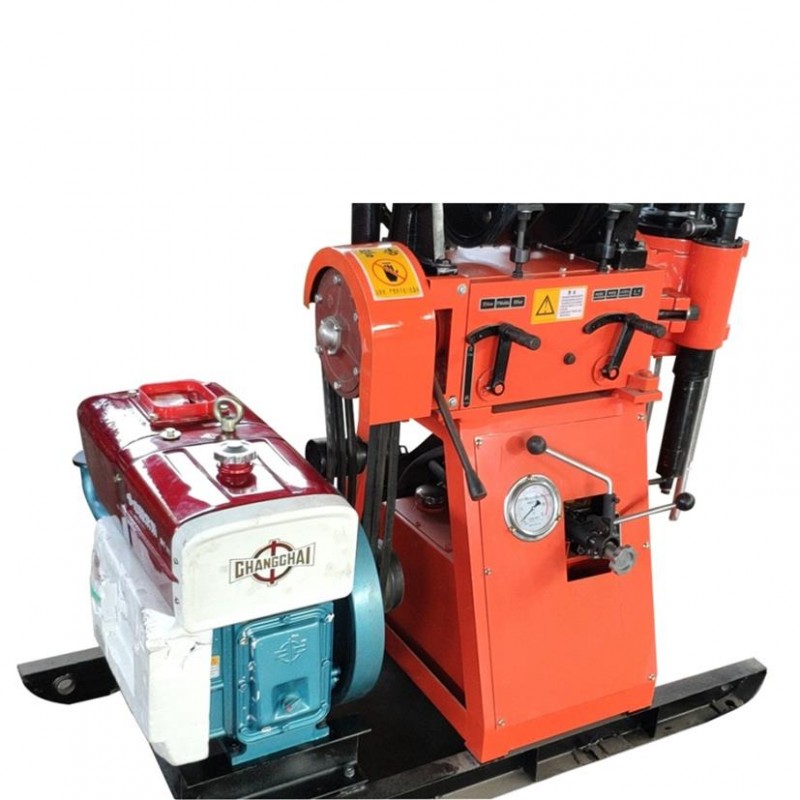

GY-150型泵机一体钻机是一种轻便多用途工程勘查钻机，它适用于工业和民用建筑，铁路，桥梁，水电等部门的工程地质勘探，以及小直径的基桩孔施工 。在中铁五局项目、中铁十二局项目中发挥了大作用。
GY-150型泵机一体钻机主要特点：
1.转速，挡次合理。
2.低转速，大扭矩，能适应于钻机取样及桩孔施工。
3.高转速，打小口径金刚石钻头，能适应于钻机验桩等的施工。
4.采用摩擦锥与游星轮组合式升降机，结构强，冲击性好。
5.油压给进，操作简便。
6.转盘采用T型槽变角装置，故能钻进各种倾角的钻孔。
7.结构紧凑，钻机水泵及柴油机安装在同一底座上，占用机场面积小。
8.体积小，重量轻，，解体及搬迁方便。
9.涡轮箱配有风扇散热，确保油温不过热。
GY-150型泵机一体钻机参数：
1、钻进能力
钻孔直径（mm）300 76 46
钻孔深度(m )35 150 190
钻杆直径(mm) 42
立轴倾角范围 0°～360°
2、转盘
转速（r/min）60 200 400 610 1100
扭矩 1800N·m
给进行程 450mm
油缸给进力 20KN
油缸上顶力 30KN
3、升降机
卷筒直径 φ125mm
钢丝绳直径 φ11mm
卷筒容绳量 26m
单绳提升力 24KN
单绳提升速度（m/s）0.20 0.72 1.26 2.8
4、油泵
型号：CBF-F420-ALPL齿轮油泵
排量 20mL/r
额定转速2500r/min
额定压力 20MPa
大压力 25MPa
5.水泵型式
卧式单缸往复双作用活塞泵
流量 100 L/min
高工作压力 1.5 MPa
（1）电动机
Y160L-4 15KW 1460r/min
（2）柴油机
常柴ZS1105 13.2KW 2200r/min
7、钻机外形尺寸（长×宽×高）1800×850×1420mm
8、钻机重量（不包括动力机）600kg
